Περίγραμμα ορίζεται ένα συνεχόμενο τμήμα κελύφους σε επαφή με τον εξωτερικό αέρα, ΜΘΧ ή έδαφος. Υπάρχουν οι εξής τρόποι να σχεδιάσετε ένα περίγραμμα:
1. Aν ένα κτίριο δεν εφάπτεται με όμορρο (πανατχόθεν ελέυθερο) , τότε δημιουργούμε ενα κλειστό περίγραμμα

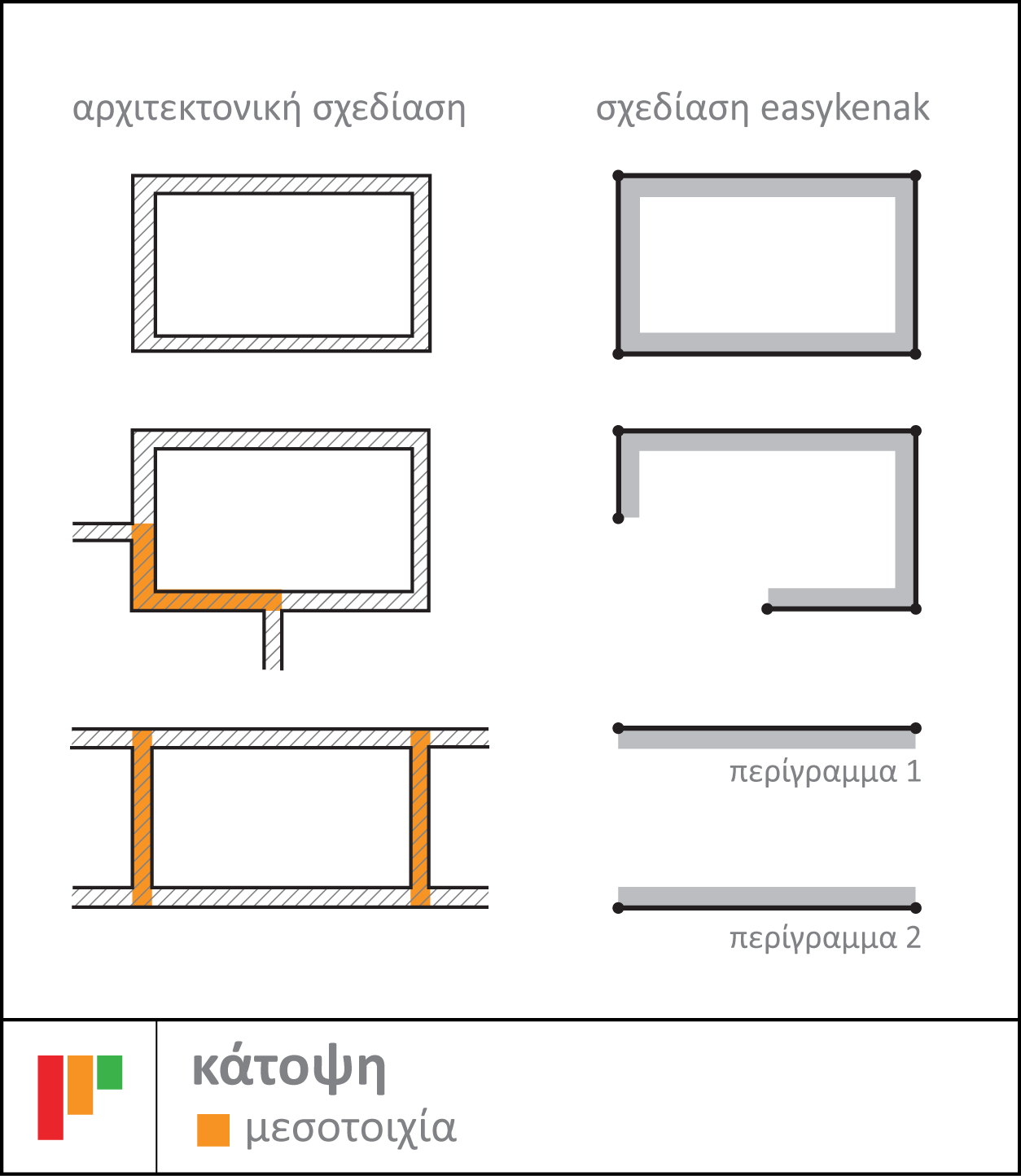

2. Aν ένα κτίριο εφάπτεται με όμορρα υπάρχουν 2 επιλογές:

• α. σχεδιάζετε κανονικά ολόκληρο το περίγραμμα (κλειστό), και από το μενού επαφές, δηλώνετε τα τμήματα του περιγράμματος σε επαφή με όμορα κτίρια (μεσοτοιχίες). Αυτά τα τμήματα, φαίνονται στον πίνακα κελύφους με Τύπο = Μεσοτοιχία (όπως στο ΤΕΕ-ΚΕΝΑΚ) και προφανώς δεν επηρεάζουν τον υπολογισμό της ενεργειακής απόδοσης (αγνοούνται).
• β. δεν σχεδιάζετε καθόλου τα τμήματα περιγράμματος σε επαφή με όμορα, άρα σχεδιάζετε 1 ανοιχτό περίγραμμα ή 2 περιγράμματα

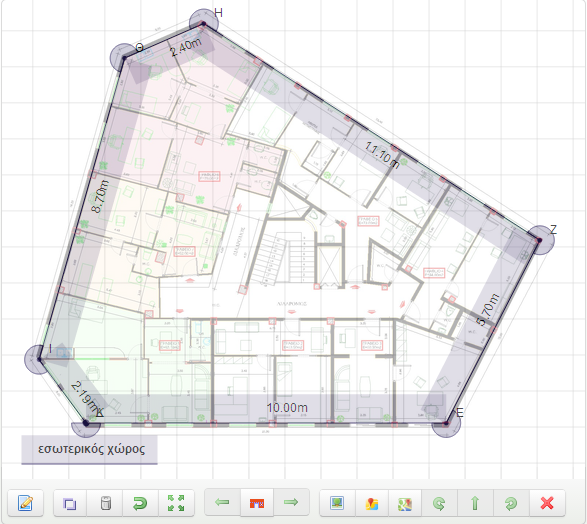

• Σχεδιάστε σε κάτοψη το περίγραμμα του κτιρίου σας με μία polyline, αντίθετα με τη φορά του ρολογιού.
• Στο σχέδιο υπάρχει εσωτερικός και εξωτερικός χώρος. Ο εσωτερικός χώρος είναι ελαφρά γραμμοσκιασμένος. Σε περίπτωση που τους έχετε σχεδιάσει αντίστροφα, δίνεται η δυνατότητα να τους αλλάξετε πατώντας το κουμπί “μέσα-έξω”.
• Μετά το τέλος της σχεδίασης οριστικοποιήστε το περίγραμμα με space ή πατώντας οριστικοποίηση.
• Μετά την οριστικοποίηση, μπορειτε να αλλάξετε όποια διάσταση ή γωνία θέλετε στον πίνακα τιμών ή πατώντας επεξεργασία μπορείτε να συνεχίσετε τη σχεδίαση.
• Βεβαιωθείτε οτι το περίγραμμα είναι σώστό (διαστάσεις, γωνίες κλπ) πριν προχωρήσετε να προσθέσετε στοιχεία πάνω σε αυτό (προβόλους, διαφανή κλπ), γιατί μετά δεν έχετε δυνατότητα επεξεργασίας

• για να σχεδιάσετε μία πλευρά, βάλτε το σημείο αρχής, γραψτε το μήκος (σε μέτρα) και πατήστε enter (ή κλίκ με το ποντίκι)
• ελεύθερη γωνία: κρατήστε πατημένο το Ctrl
• zoom-in, zoom-out: με τη ροδέλα του ποντικιού
• μετακίνηση του σχεδίου (pan): κρατήστε πατημένο το shift
• αναίρεση: δεξί click ή το κουμπί undo
• κλείσιμο περιγράμματος: space ή το κουμπί “οριστικοποίηση”
• διαγραφή περιγράμματος: με το κουμπί clear

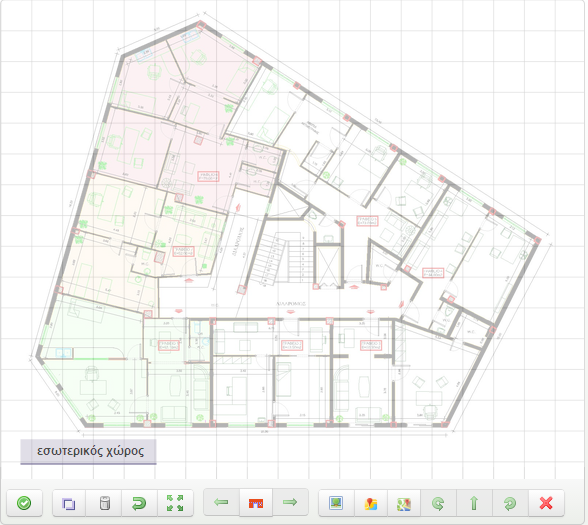

• Πατήστε το κουμπί “εισαγωγή εικόνας” για να εισάγετε την κάτοψη του κτιρίου σας
• Mπορείτε να εισάγετε μόνο αρχεία εικόνας (.jpeg, .png, .bmp)
• Αν έχετε την κάτοψη σε .dwg, .dxf, .pdf θα πρέπει πρώτα να την μετατρέψετε σε εικόνα
• Αν έχετε την κάτοψη σε χαρτί, αρκεί μια φωτογραφία με το κινητό σας (δεν χρειάζεται να είναι σε κλίμακα)
• Η εικόνα μπαίνει σαν φόντο στην επιφάνεια σχεδίασης
• Ξεκινάτε να σχεδιάζετε το περίγραμμα πάνω στο ίχνος της κάτοψής σας
• Με το που σχεδιάσετε την 1η πλευρά σας ζητείται να την διαστασιολογήσετε, οπότε όλες οι επόμενες πλευρές έχουν πραγματικές διαστάσεις
• Όταν τελειώσετε την σχεδίαση με το κουμπί “Διαγραφή εικόνας φόντου” την σβήνετε

• Όταν ολοκληρώσετε την σχεδίαση του κελύφους, πατήστε το κουμπί “φόρτωση χάρτη google map”
• Στο φόντο του περιγράμματος φορτώνει ο χάρτης
• Εφόσον στο βήμα 1 έχετε ανεβάσει το xml header, η διεύθυνση του ακινήτου είναι προσυμπληρωμένη
• Αν δεν έχετε δώσει xml header, γράψτε την διεύθυνση και βρείτε την στο χάρτη
• Με τα βελάκια περιστροφής περιστρέψτε το χάρτη στο φόντο μέχρι το κτίριό σας να έρθει στον σωστό προσανατολισμό

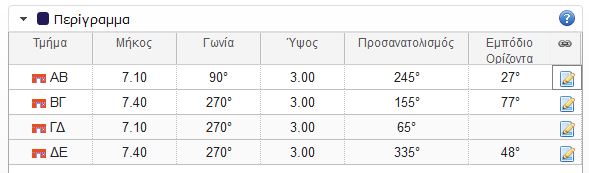

• Οι προσανατολισμοί όλων των πλευρών έχουν συμπληρωθεί αυτόματα στον πίνακα τιμών
• Με το κουμπί “Διαγραφή εικόνας φόντου” σβήστε το google-map

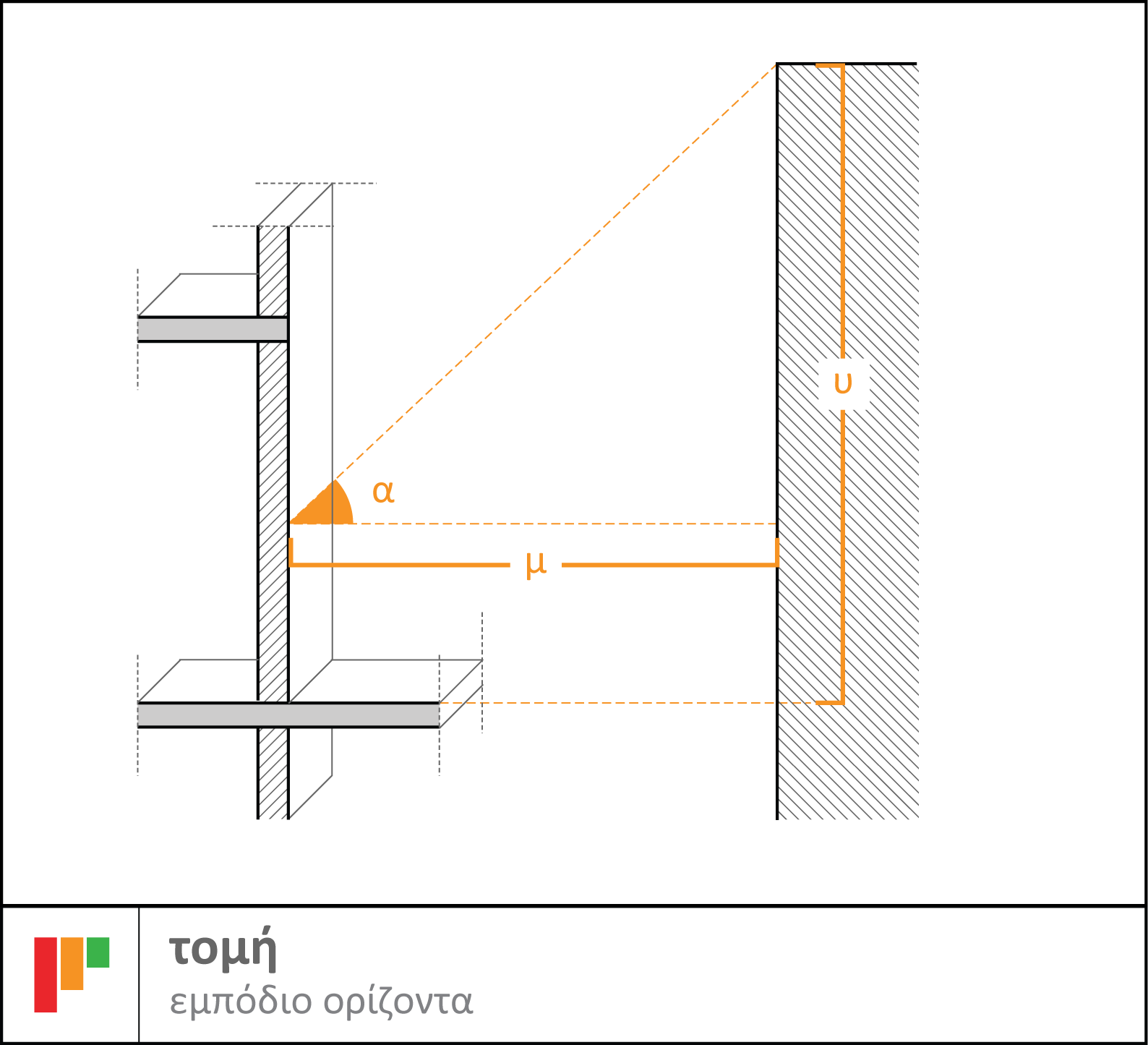

Δίνετε το σχετικό ύψος του εμποδίου από το δάπεδο της εξεταζόμενης όψης και την οριζόντια απόσταση του εμποδίου και υπολογίζεται η γωνία θέασης εμποδίου α από το μέσο της εξεταζόμενης όψης.
