manual:step3:perigramma

Περίγραμμα

Στο easykenak δεν υπάρχει η έννοια του επιπέδου (πχ ως προς τον δρόμο), κάθε περίγραμμα έχει το δικό του επίπεδο. Αν προσθέσετε 2ο περίγραμμα, δεν χρειάζεται να το συσχετίσετε ως προς το 1ο, μπορεί να βρίσκονται στο ίδιο επίπεδο, ή σε διαφορετικό. Τα εμπόδια για κάθε περίγραμμα έχουν σχετικό ύψος ως προς το περίγραμμα. Για κτίριο με περισσότερα από ένα επίπεδα (πχ μεζονέτα, πολυκατοικία) σχεδιάζετε ένα περίγραμμα ανά όροφο, αν τα επίπεδα είναι τυπικά δημιουργείτε αντίγραφο περιγράμματος.

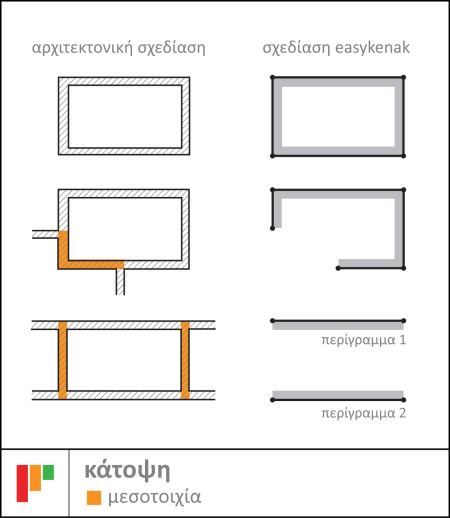

Περίγραμμα ορίζεται ένα συνεχόμενο τμήμα κελύφους σε επαφή με τον εξωτερικό αέρα, ΜΘΧ ή έδαφος. Υπάρχουν οι εξής τρόποι να σχεδιάσετε ένα περίγραμμα:
1. Aν ένα κτίριο δεν εφάπτεται με όμορρο (πανατχόθεν ελέυθερο) , τότε δημιουργούμε ενα κλειστό περίγραμμα
2. Aν ένα κτίριο εφάπτεται με όμορρα υπάρχουν 2 επιλογές:

  • α. σχεδιάζετε κανονικά ολόκληρο το περίγραμμα (κλειστό), και από το μενού επαφές, δηλώνετε τα τμήματα του περιγράμματος σε επαφή με όμορα κτίρια (μεσοτοιχίες). Αυτά τα τμήματα, φαίνονται στον πίνακα κελύφους με Τύπο = Μεσοτοιχία (όπως στο ΤΕΕ-ΚΕΝΑΚ) και προφανώς δεν επηρεάζουν τον υπολογισμό της ενεργειακής απόδοσης (αγνοούνται).
  • β. δεν σχεδιάζετε καθόλου τα τμήματα περιγράμματος σε επαφή με όμορα, άρα σχεδιάζετε 1 ανοιχτό περίγραμμα ή 2 περιγράμματα

Σχεδίαση

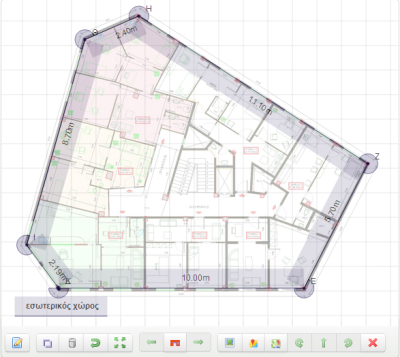

  • Σχεδιάστε σε κάτοψη το περίγραμμα του κτιρίου σας με μία polyline, αντίθετα με τη φορά του ρολογιού.
  • Στο σχέδιο υπάρχει εσωτερικός και εξωτερικός χώρος. Ο εσωτερικός χώρος είναι ελαφρά γραμμοσκιασμένος. Σε περίπτωση που τους έχετε σχεδιάσει αντίστροφα, δίνεται η δυνατότητα να τους αλλάξετε πατώντας το κουμπί “μέσα-έξω”.
  • Μετά το τέλος της σχεδίασης οριστικοποιήστε το περίγραμμα με space ή πατώντας οριστικοποίηση.
  • Μετά την οριστικοποίηση, μπορειτε να αλλάξετε όποια διάσταση ή γωνία θέλετε στον πίνακα τιμών ή πατώντας επεξεργασία μπορείτε να συνεχίσετε τη σχεδίαση.
  • Βεβαιωθείτε οτι το περίγραμμα είναι σώστό (διαστάσεις, γωνίες κλπ) πριν προχωρήσετε να προσθέσετε στοιχεία πάνω σε αυτό (προβόλους, διαφανή κλπ), γιατί μετά δεν έχετε δυνατότητα επεξεργασίας

Tips σχεδίασης

  • για να σχεδιάσετε μία πλευρά, βάλτε το σημείο αρχής, γραψτε το μήκος (σε μέτρα) και πατήστε enter (ή κλίκ με το ποντίκι)
  • για ελεύθερη γωνία κρατήστε πατημένο το Ctrl
  • για zoom-in, zoom-out με τη ροδέλα του ποντικιού
  • για μετακίνηση του σχεδίου (pan) κρατήστε πατημένο το shift
  • για αναίρεση, δεξί click ή το κουμπί undo
  • για κλείσιμο περιγράμματος, space ή το κουμπί “οριστικοποίηση”
  • για διαγραφή περιγράμματος, με το κουμπί clear

Σχεδίαση με χρήση raster image

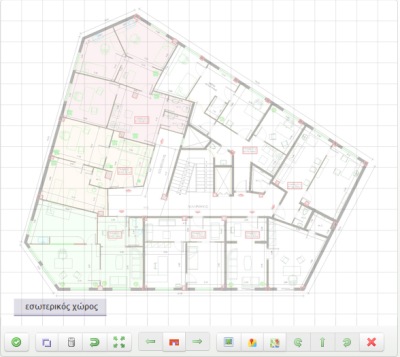

  • Πατήστε το κουμπί “εισαγωγή εικόνας” για να εισάγετε την κάτοψη του κτιρίου σας
  • Mπορείτε να εισάγετε μόνο αρχεία εικόνας (.jpeg, .png, .bmp)
  • Αν έχετε την κάτοψη σε .dwg, .dxf, .pdf θα πρέπει πρώτα να την μετατρέψετε σε εικόνα
  • Αν έχετε την κάτοψη σε χαρτί, αρκεί μια φωτογραφία με το κινητό σας (δεν χρειάζεται να είναι σε κλίμακα)
  • Η εικόνα μπαίνει σαν φόντο στην επιφάνεια σχεδίασης
  • Ξεκινάτε να σχεδιάζετε το περίγραμμα πάνω στο ίχνος της κάτοψής σας
  • Με το που σχεδιάσετε την 1η πλευρά σας ζητείται να την διαστασιολογήσετε, οπότε όλες οι επόμενες πλευρές έχουν πραγματικές διαστάσεις
  • Όταν τελειώσετε την σχεδίαση με το κουμπί “Διαγραφή εικόνας φόντου” την σβήνετε
Η εισαγωγή raster image μπορεί να μην λειτουργεί σωστά σε safari καθώς και σε παλιούς browsers (πχ. Internet Explorer 9.0 ή παλαιότερο). Για καλύτερη και πιο γρήγορη λειτουργία προτείνουμε συγχρονους browsers Chrome ή Firefox.

Εύρεση προσανατολισμού με google maps

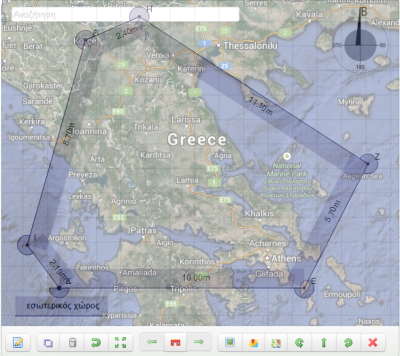

  • Όταν ολοκληρώσετε την σχεδίαση του κελύφους, πατήστε το κουμπί “φόρτωση χάρτη google map”
  • Στο φόντο του περιγράμματος φορτώνει ο χάρτης
  • Εφόσον στο βήμα 1 έχετε ανεβάσει το xml header, η διεύθυνση του ακινήτου είναι προσυμπληρωμένη

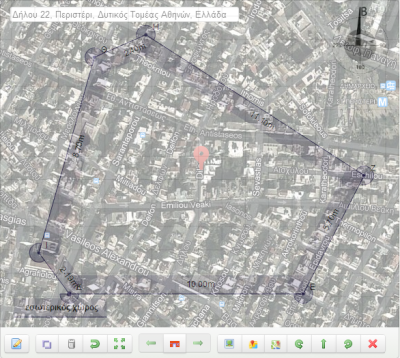

  • Αν δεν έχετε δώσει xml header, γράψτε την διεύθυνση και βρείτε την στο χάρτη
  • Με τα βελάκια περιστροφής περιστρέψτε το χάρτη στο φόντο μέχρι το κτίριό σας να έρθει στον σωστό προσανατολισμό
  • Οι προσανατολισμοί όλων των πλευρών έχουν συμπληρωθεί αυτόματα στον πίνακα τιμών
  • Με το κουμπί “Διαγραφή εικόνας φόντου” σβήστε το google-map

Πίνακας Τιμών

ΤμήμαΟνομασία ευθύγραμμου τμήματος, συμπληρώνεται αυτόματα, δεν αλλάζει
ΜήκοςΠαίρνει διάσταση από τη σχεδίαση, μετά τη σχεδίαση μπορείτε να το αλλάξετε
ΓωνίαΗ γωνία που σχηματίζει κάθε ευθ. τμήμα με το προηγούμενο Mετά την σχεδίαση μπορείτε να την αλλάξετε
ΎψοςΤο μεικτό ύψος της ΘΖ που έχετε δηλώσει στις ιδιότητες ΘΖ
ΠροσανατολισμόςΠροσανατολισμός μιας επιφάνειας (Β=0°, Α=90°, Ν=180°, Δ=270°), αρκεί να συμπληρώσετε τον προσανατολισμό μιάς πλευράς, οι υπόλοιπες συμπληρώνονται αυτόματα
Εμπόδιο ορίζονταΠρόκειται για το σκιασμό από μακρυνά εμπόδια (κτίρια, λόφοι, δέντρα κλπ). Αν γνωρίζετε μπορείτε να γράψετε κατευθείαν τη γωνία εμποδίου (ανά προσανατολισμό), ή να χρησιμοποιήσετε το εργαλείο υπολογισμού. Αν σε κάποιο προσανατολισμό δεν υπάρχει εμπόδιο ορίζοντα, το πεδίο μπορεί να μείνει κενό.

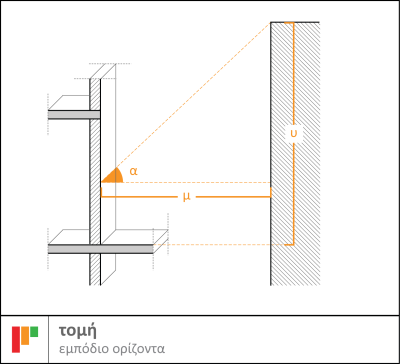

Εργαλείο υπολογισμού εμποδίου ορίζοντα

Δίνετε το σχετικό ύψος του εμποδίου από το δάπεδο της εξεταζόμενης όψης και την οριζόντια απόσταση του εμποδίου και υπολογίζεται η γωνία θέασης εμποδίου α από το μέσο της εξεταζόμενης όψης.
