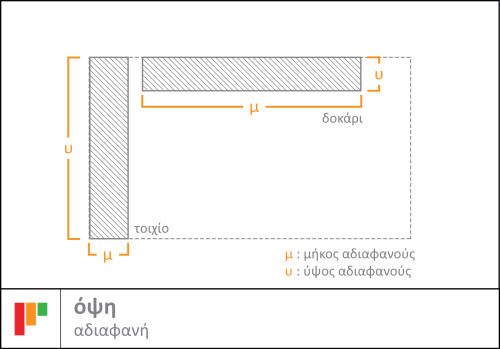

Αδιαφανή δομικά: τοιχία, δοκάρια

Σύμφωνα με την ΤΟΤΕΕ 20701-1 (ενότητα 4.1.2), αν η αποτύπωση του φέροντος οργανισμού του προς επιθεώρηση κτιρίου δεν είναι εφικτή, μπορείτε να θεωρήσετε το εμβαδόν του φέροντος οργανισμού, ως ποσοστό επί της όψης του κτιρίου [Πίνακας 3.1]. Στην περίπτωση αυτή εδώ δεν χρειάζεται να δηλώσετε τίποτα. Αν έχετε αποτυπώσει τον φέροντα οργανισμό του κτιρίου, τον σχεδιάζετε εδώ. Σε αυτή την περίπτωση στο ποσοστό φέροντος οργανισμού (στις Ιδιότητες ΘΖ) θα πρέπει να δηλώσετε 0%.

Εκτός απο στοιχεία του φέροντος οργανισμού (τοιχία, δοκάρια) εδώ μπορείτε να δηλώσετε:

  • ένα αμόνωτο δομικό στοιχείο σε ένα μονωμένο κτίριο
  • ένα μονωμένο δομικό στοιχείο σε ένα αμόνωτο κτίριο
  • ένα δομικό στοιχείο με διαφορετικό χρώμα (συντελεστής α) ή υλικό (συντελεστής ε)

Οδηγίες Σχεδίασης

  • Τα αδιαφανή δομικά κρέμονται από το πάνω μέρος του περιγράμματος στο οποίο ανήκουν, για το λόγο αυτό το ύψος τους δεν μπορεί να είναι μεγαλύτερο από το (μεικτό) ύψος του τοίχου.
  • Στον πίνακα κελύφους κάθε αδιαφανές φαίνεται σε ξεχωριστή γραμμή
  • Το εμβαδόν του κάθε αδιαφανούς αφαιρείται αυτόματα από το τμήμα περιγράμματος στο οποίο ανήκει
  • Για κάθε αδιαφανές υπολογίζεται ξεχωριστή γωνία προβόλου, εμποδίου ορίζοντα και πλευρικού εμποδίου.
  • Τα αδιαφανή δομικά δηλώνονται πάνω στο περίγραμμα με ένα click

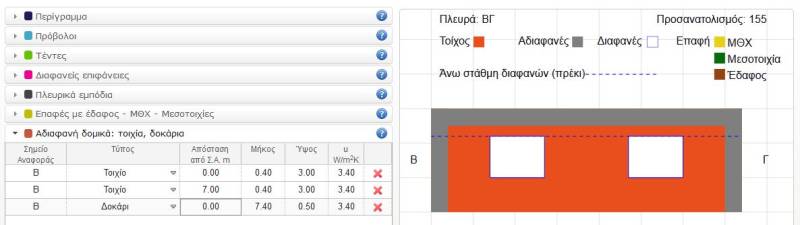

Πίνακας τιμών

Σημείο αναφοράςΓωνιακό σημείο αναφοράς του περιγράμματος, συμπληρώνεται αυτόματα
ΑπόστασηΑπόσταση του σημείου αρχής του δομικού από το σημείο αναφοράς
ΜήκοςΜήκος δομικού, έχει αρχική τιμή 0,50m, μπορείτε να το αλλάξετε
ΎψοςΎψος του δομικού, το συμπληρώνετε εσείς, υποχρεωτικό πεδίο
α, ε, UΑν δεν συμπληρωθούν παίρνουν τις τιμές του υπόλοιπου κτιρίου
