Πλευρικά εμπόδια

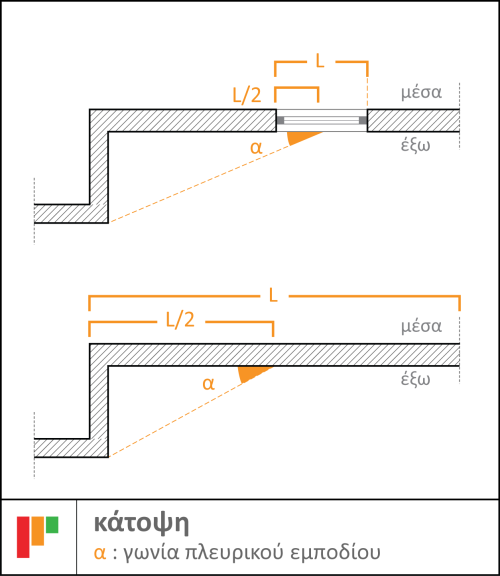

Σκιασμοί από πλευρικά εμπόδια, οφείλονται είτε σε γειτονικά κτίρια, δέντρα, κλπ είτε σε πλευρικές προεξοχές του κτιρίου. Τμήματα του κτιρίου που αποτελούν πλευρικά εμπόδια και τα έχετε σχεδιάσει στο περίγραμμα δεν χρειάζεται να τα δηλώσετε εδώ, υπολογίζονται αυτόματα. Εδώ σχεδιάζετε μόνο εξωτερικά εμπόδια τα οποία θεωρείτε ότι επηρεάζουν σημαντικά τον σκιασμό του προς επιθεώρηση κτιρίου. Συνήθως πρόκειται για εμπόδια που βρίσκονται σε επαφή ή σε σχετικά μικρή απόσταση από το κτίριο.
 |  |
Οδηγίες σχεδίασης
- το πλευρικό εμπόδιο είναι ένα ευθύγραμμο τμήμα
- η σχεδίαση ξεκινάει με αριστερο click σε οποιαδήποτε γωνία του περιγράμματος
- η σχεδίαση ολοκληρώνεται με την προσθήκη του δεύτερου σημείου
- για σχεδίαση ελεύθερης γωνίας κρατήστε πατημένο το Ctrl
- με dx, dy μετακινήστε το εμπόδιο σε όποια απόσταση θέλετε από το περίγραμμα

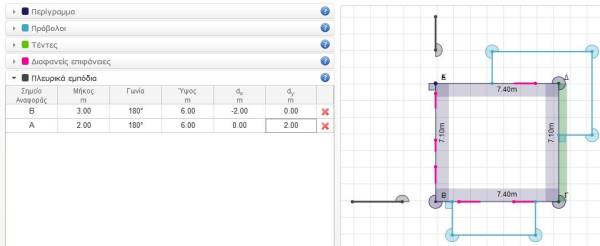

Πίνακας τιμών
| Σημείο αναφοράς | Γωνιακό σημείο αναφοράς του περιγράμματος |
|---|---|
| Μήκος | Μήκος εμποδίου, συμπληρώνεται με τη σχεδίαση, μπορείτε να το αλλάξετε |
| Γωνία | Γωνία εμποδίου με το περίγραμμα, καθορίζεται με τη σχεδίαση, μπορείτε να την αλλάξετε |
| Ύψος | Σχετικό ύψος του εμποδίου ως προς το δάπεδο της εξεταζόμενης όψης, υποχρεωτικό πεδίο, αρχικοποιείται από το ύψος της ΘΖ συν το ύψος του κτιρίου πάνω από την οροφή της ΘΖ. Μπορείτε να το αλλάξετε. |
| dx, dy | Τα συμπληρώνετε μόνο εάν θέλετε να μετακινήσετε το εμπόδιο ως προς το περίγραμμα. Τα dx, dy μετακινούν το εμπόδιο σε υποθετικούς άξονες χχ' και ψψ' |
