Επαφές

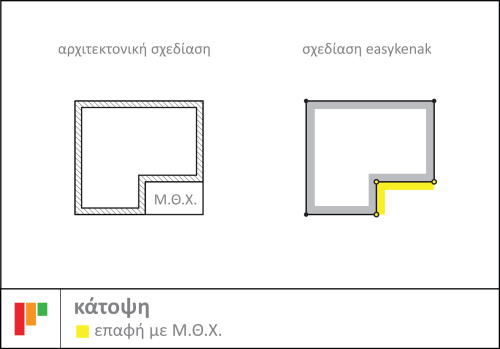

Εδώ δηλώνετε τμήματα του περιγράμματος που βρίσκονται σε επαφή με Μη Θερμαινόμενο Χώρο (ΜΘΧ), με όμορα κτίρια (μεσοτοιχίες) ή αδιαβατικές επιφάνειες (θερμαινομενοι χώροι του ίδιου ή διπλανού κτιρίου) και με το έδαφος. Οι επαφές μπορεί να είναι σε όλο το ύψος του τοίχου, σε μερικό ύψος, ή μεταβλητό ύψος (πχ. μια επαφή σε κεκλιμένο έδαφος).

Οδηγίες σχεδίασης

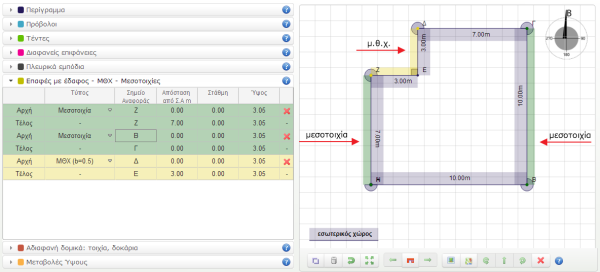

Κάθε επαφή περιγράφεται με δύο γραμμές στον Πίνακα Τιμών:

Πίνακας τιμών

ΤύποςΕπιλέγετε τον τύπο της επαφής, υποχρεωτικό πεδίο
Σημείο αναφοράςΓωνιακό σημείο αναφοράς του περιγράμματος, συμπληρώνεται αυτόματα
ΑπόστασηΑπόσταση του σημείου αρχής/τέλους της επαφής με το σημείο αναφοράς

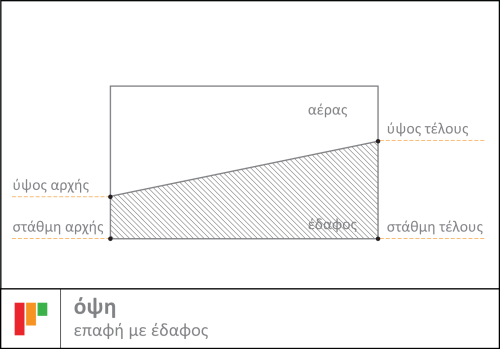

Στάθμη αρχήςΗ κατω στάθμη στην αρχή της επαφής
Ύψος αρχήςΗ άνω στάθμη στην αρχή της επαφής
Στάθμη τέλουςΗ κατω στάθμη στο τέλος της επαφής
Ύψος τέλουςΗ άνω στάθμη στο τέλος της επαφής
